热处理对 Ti-10V-2Fe-3Al 钛合金力学性能的影响

来源： | 发布日期：2022-07-19

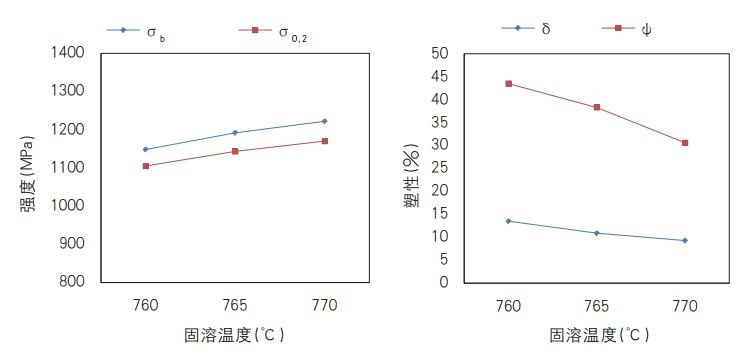

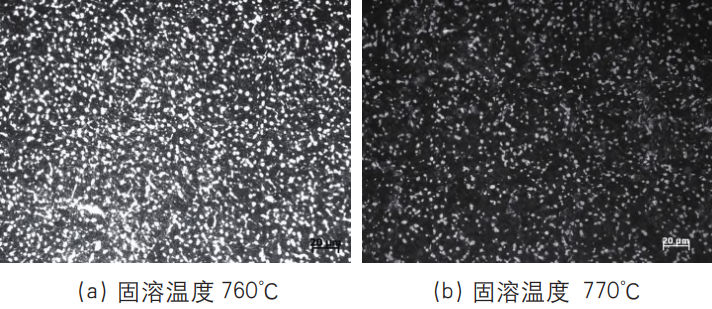

(1) 采用相同的时效制度 520℃ ×8h，空冷，合金的固溶温度在 760℃到 770℃之间时，随着固溶温度的提高，Ti-10V-2Fe-3Al 合金的抗拉强度和屈服强度明显提高，伸长率和断面收缩率均下降，显微组
织中初生 α 相变小，且含量减少。

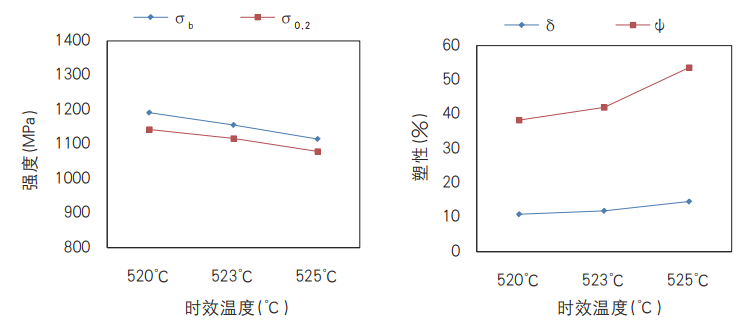

(2) 采用相同的固溶制度 765℃ ×2h，水冷，合金的时效温度在 520℃到 525℃之间时，随着时效温度的提高，Ti-10V-2Fe-3Al 合金的抗拉强度和屈服强度明显降低，伸长率和断面收缩率提高。

(3) 在该温度范围区间，时效温度对合金性能的影响大于固溶温度。

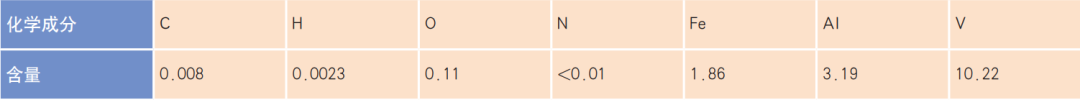

棒材化学成分（wt%）

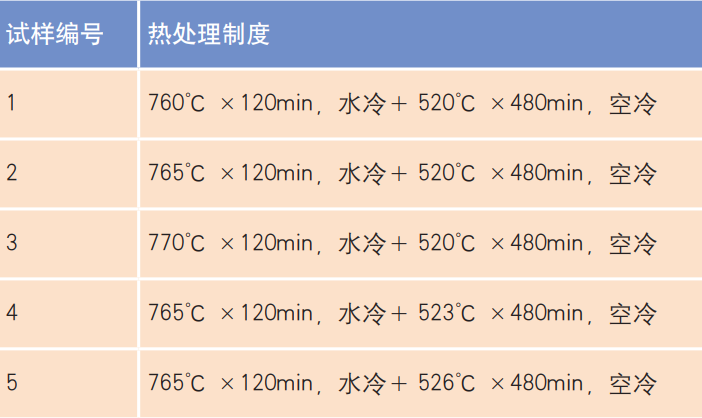

热处理试验方案




上一篇：钛板——知识大全介绍！

下一篇：钛的常识说一说

钛棒钛板钛管钛锻件钛法兰钛设备钛标准件钛异形件加工钛三通/钛管件

返回列表

推荐产品+
